X-Light V1转盘设计
专利转盘设计
专利设计多螺旋針孔高透光低串光
•针孔覆盖率高达4.2%远远高于其它转盘1%的覆盖率，更有效的覆盖整个视场，转盘速度24幅/圈是传统转盘转速的两倍。
•多螺旋形非同向性针孔排列，针孔密度高并且针孔间空隙更大，更高的透光度同时减少相邻针孔之间的串光。
高速旋转采图没有拖尾产生
•X-Light V1 转速15,000 RPM，转盘针孔可选1-2种排列方式，用户可以根据物镜的数值孔径和实验需求选择合适的针孔尺寸。
•成像时连续15,000RPM转盘旋转的设计确保没有条纹产生的风险。

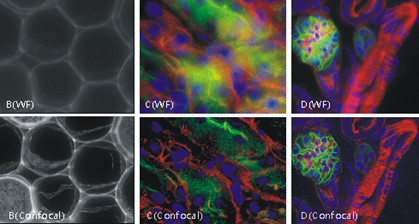

B:铃兰茎横切片, O.Garner Bergman-Labora Sweden.
C/D:小鼠肾脏切片-麦胚凝集素 Alexa Fluor 488;鬼笔环肽 Alexa Fluor 568;DAPI
光学性能
光学分辨率极限
60X 1.4 NA: 200nm荧光小球Z轴层扫图像光斑大小
| 587nm发射光Airy Disk光斑大小理论值 |
| 物镜 | 孔径 | 艾里斑 | 艾里斑在摄像头芯片上大小 |
| 100 | 1.45 | 247 | 25 |
| 60 | 1.4 | 257 | 15 |
| 20 | 0.75 | 477 | 9.5 |
黑环：物镜的Ariy Disk理论值；红点：实际光斑大小比黑环细小
物镜倍数 | 数值孔径 | 测量200nm荧光小球587nm发射光 Airy Disk光斑在摄像头芯片上实际大小(um) |
| 100 | 1.45 | 24 |
| 60 | 1.4 | 15 |
| 20 | 0.75 | 9 |
