X-Light V1

X-Light V1

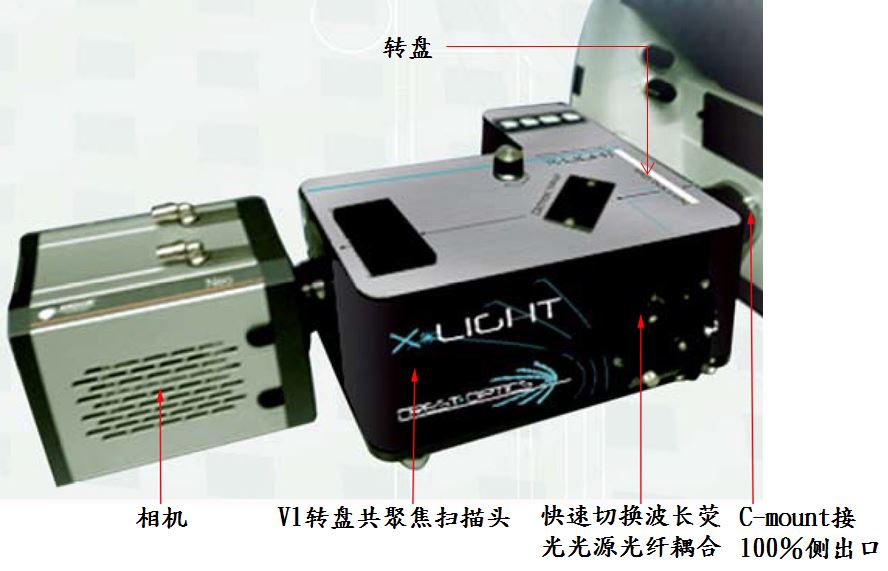

Crest Optics X-Light标志着Nipkow碟式转盘共聚焦扫描仪新时代的进化,将光源聚光器,显微镜筒透镜校准以及探测器收集光学全面整合,耦合到高功率的多波长固态激光器,连结高分辨率的EMCCD/sCMOS,易于使用,低成本获得高质量的共聚焦图像。得益于标准化的接口,它也可安装在您现有的显微镜上。


对所有实验室,即使是常规实验室预算有限,利用实验室现有的显微镜配合 X-Light V1可以提高实验室日常的成像输出,发表高质量的共聚焦图像,提高实验和科研项目的竞争力。低投入的X-Light V1依然能得到高质量的图像。整套系统集合电动滤色片切换,高功率激光,大视场sCMOS相机,稳定的系统,维护简单,持续输出高质量图片。

X-Light V1扫描系统特点

1.完美的图像质量源自专业的光学系统整合

•为不同的相机、显微镜、光源提供优化的连接

•利用衍射极限透镜支持大视野22mm的sCMOS相机

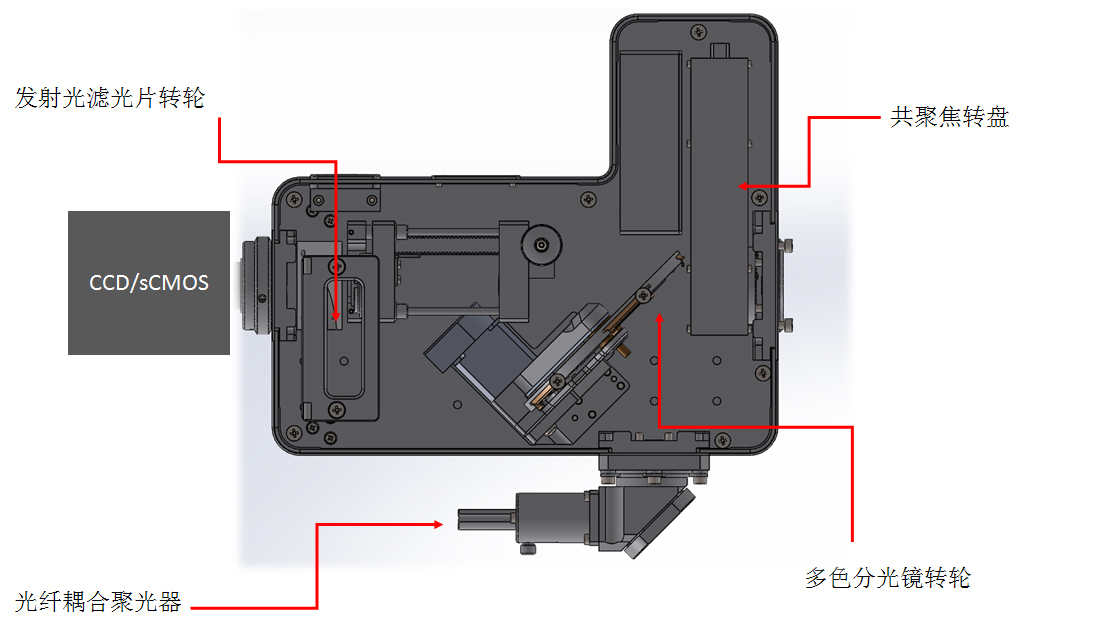

•相机和转盘位于共轭平面,提供最大化的光收集效率且易于校准

•光学分辨率极限的共聚焦成像

2.完美的共聚焦效果源自创新的转盘设计,真实图像无条纹产生的风险

•多螺旋针孔设计,高覆盖低串光,更有效的覆盖整个视场,转盘速度24幅/圈是传统转盘转速的两倍,同时减少相邻针孔之间的串光。旁路模式快速切换宽场和共聚焦成像

•双针孔排列转盘满足不同实验的需求

•针孔排列灵活兼容EMCCD和sCMOS可以满足高灵敏度或高速图像采集和物镜的数值孔径

•持续15,000RPM转速的转盘,无需同步转盘转速和相机速度,避免传统转盘共聚焦出现的图像拖尾现象,可选择20,000RPM超高速转盘

3.持续可扩展配置,满足现在和未来的实验需求

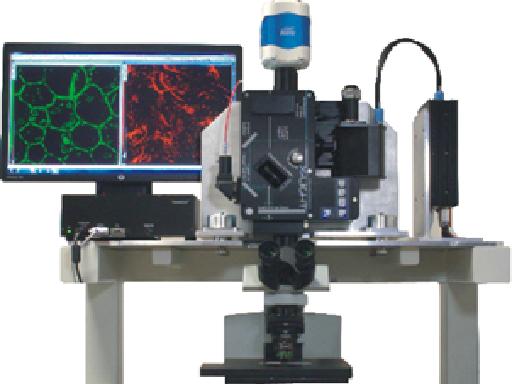

•无缝整合现有的显微镜,甚至可以使用手动非荧光显微镜采集共聚焦图像

•多种长寿命高功率光源可选:高能LED(最多310mW/λ)或者高能激光(最高1W/λ,信噪比1000:1)

•软件包可以持续升级,适应多种需求

•多相机接口或者单相机分光选项随时添加

•光谱范围的选择:

- X-Light V1“VIS”:标准系统在可见光范围385nm-750nm

- X-Light V1“VIS-NIR”:在385nm-1000nm范围内优化的系统优化

- X-Light V1“UV-VIS”:在350nm-750nm的UV-VIS范围内系统优化

- X-Light V1“NIR”:针对在700nm至1600nm范围内的近红外荧光探针进行了系统优化


4.长期稳定的系统,持续提供高重复性的高质量图像

•完善利落的光学设计,安装时易校准,长时间稳定性

•日常保养简单易行

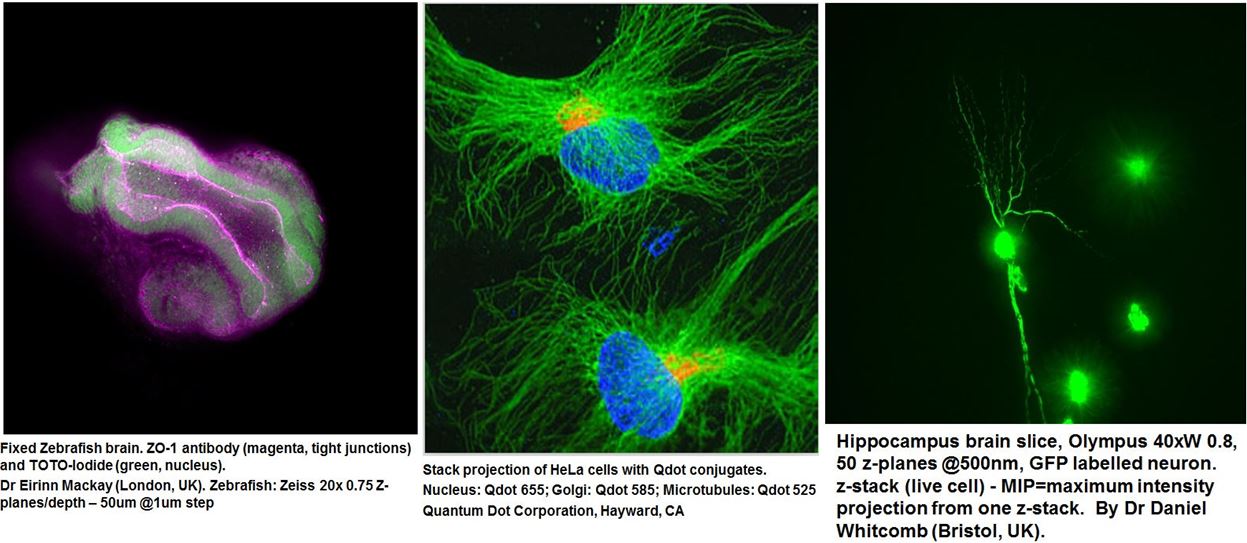

X-Light V1顶级转盘共聚焦技术,可以在低光照总量的情况下,减少光漂白和光毒性,所以尤其适合观察快速发生和长时间的生物事件,是最理想的活细胞长时间定时荧光采图工具。研究共定位,3D光学切片和重建,多维图像采集( X, Y, Z, I, λ, t, n ),尤其适合活细胞成像,低光漂白低光毒性。


样品荧光染色:特异性荧光染料,免疫荧光抗体标记,荧光原位杂交,荧光蛋白,活细胞中显微注射荧光标记。

应用领域

•细胞生物学和植物生物学:细胞凋亡,细胞自噬,细胞周期,细胞代谢,细胞跟踪和追踪,细胞毒性,氧化应激检测,吞噬作用,内吞作用,受体的内化,细胞信号传导及通信,细胞运动,细胞内区隔化,蛋白质合成与降解,细胞和生物物理调控

细胞系统动力学:结构和器官,例如血管、神经和一些过程研究如血管增生,细胞损伤和修复,以及免疫系统对于血管破损后反应

胚胎学和发育生物学:线虫、果蝇和斑马鱼的发育和信号机制

肿瘤研究

临床和转化医学研究

心脏运动和神经科学,血管,心血管,代謝及內分沁研究

钙成像,其他离子成像测量和膜电位

酵母和细菌研究

干细胞研究和3D培养

合成生物学:生物燃料,疫苗和抗体的产生,植物科学,工业酶制剂,生物基化学品

小分子制药、生物制药、委托临床研究




Crest Optics  X-Light V1 参数

光源:

平场、均匀的LED光源(3-7波长选择) 或者激光(3/6模块或6/7波长组合),无杂光

照明光源支持快速切换波长,适合快速多通道成像

支持的接入光纤:

SMA接口的0.39NA1.5mm内径多模光纤 ,激发光Gimbal接口,易于连接显微镜,获得更好的信噪比

采图模式:

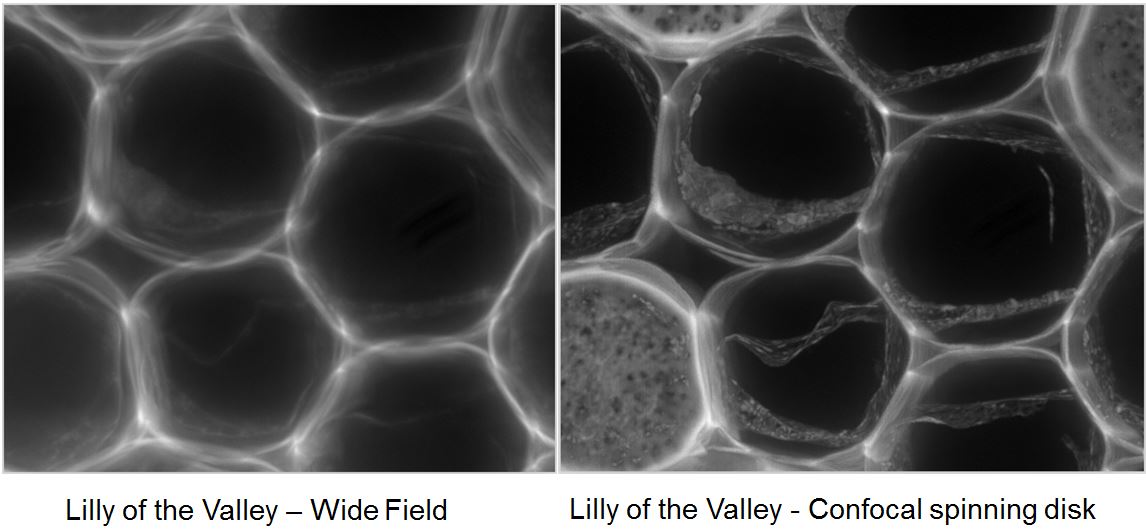

宽场—转盘移出,捕捉明场、相差或微分干涉叠加共聚焦图像,或者单独使用所有宽场荧光、明场、相差或微分干涉图像采集

共聚焦——转盘移入

转盘针孔和相机尺寸:

两种不同针孔排列, 匹配视野12mmx12mm的CCD

单一种针孔排列, 匹配视野16.8mmx14mm的sCMOS

可选择定制化针孔排列转盘

转盘速度:

15,000 RPM=6,000fps(可选20,000 RPM=8,000fps)

激光净化滤片:

可选手动三位滤片滑块

分光镜转盘:

电动三位转盘(可选配五位转盘)

分光镜尺寸:

25.5 mm x 36 mm x 1 mm

发射滤镜转轮:

手动四位转盘(可选配电动八位转盘)

发射滤镜尺寸:

Φ 25 mm

支持的显微镜:

配备100% C接口的各品牌正置和倒置显微镜

需要平场复消色差物镜

相机:

支持C接口的高灵敏度CCD, sCMOS 和EMCCD

内置光学完成相机聚焦, 无需移动相机或转盘

控制软件:

MetaMorph, NIS Elements, Micro-Manager
