X-Light V3
* 来源 : * 作者 : admin * 发表时间 : 2016-12-30 * 浏览 : 3

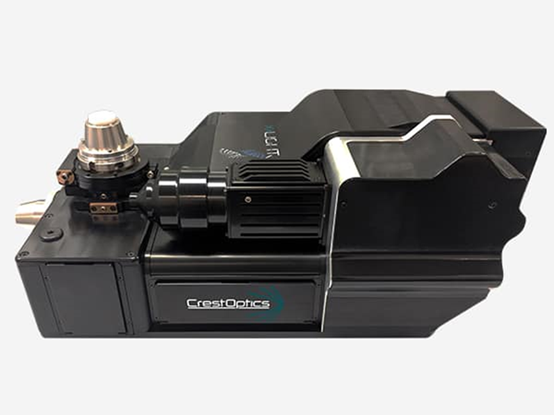

X-Light V3 最新一代的X-Light转盘共聚焦系统.
它是CrestOptics开发的尖端技术，采用定制的高端规格光学设计方法和工程解决方案，以满足所有专业现代荧光显微镜应用所需。实现突破性无背景荧光，在单相和双相机模式下非常有效和均匀的照射大视场，可调激发光阑视野减少非感兴趣区域的光漂白, V3成就可以捕捉非常低的光照水平和非常敏感的样品并产生更亮的图像。新的螺旋图案设计现在可用于所有X-Light配置，可将共焦切片提升到最佳水平，并最大限度地减少长时间采集中的光漂白。

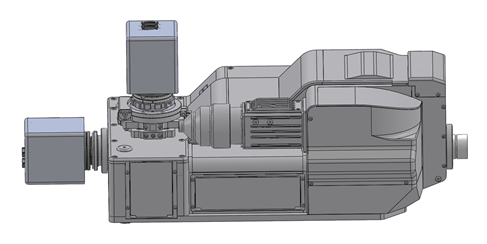

1、 完全重新设计的光路系统采用最先进的新一代微透镜技术, 激发光通道加入微透镜设计，视野亮度更高，市场均匀度更高。荧光光路矩形可调光澜，最大可适配25mm超大视野，并且可以根据采集视野大小，调节光澜孔径，极大减少非采集区域的光漂白。
2、 照明18/22/25mm视场不同的选项，以匹配不同的相机尺寸，提高效率
3、 电动连续可调矩形激发视场光阑，可切断选定图像捕获区域外的光线，最大限度地减少非感兴趣区域的光漂白。
4、 独家支持双通道25mm视野同时采集，最多可支持8通道信号同时采集。
5、 低密度或高速转盘可选，满足更厚样品共聚焦成像，独立密封转盘盒设计，极大保证了转盘高速旋转的稳定性。
6、 用户可切换和密封转盘盒，扫描速度与相机捕获速度同步是新V3的最新功能之一。 防尘和同步信号输出到相机使其可靠和快速。
7、 硬件支持双通道同步，排除了双通道采集的相互干扰，最高程度保证双通道独立性和同步性。软件控制的滤光片软件控制的3个位置滤光片立方体, 用于不同的颜色组合时双色成像。
8、 电动连续可调发射场光阑，更进一步以减少背景和最大化信噪比并形成卓越的图像质量。
产品特点：
双层微透镜设计：极大地提高了激发光的入射效率，提高了图像的亮度均匀度，提高了图像的信噪比。

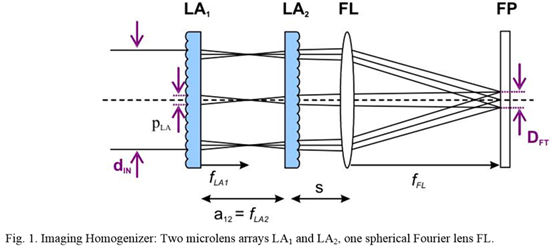

微透镜阵列是有效的均匀照明方案采用可以用聚光器或准直透镜实现的主光学器件 - 以及具有一个或多个双面微透镜阵列的二次光学器件和用于叠加来自各个阵列通道的光的收集光学器件。与将光导管设计与后续中继光学器件集成相比，这种设计的主要优点是可实现的短系统光学路径长度。旧一代阵列均化器具有许多缺点：对于各个小透镜的制造公差;阵列中的未对准;过渡时的散射或损失以及相对较高的安装成本。这些过程的挑战是优化镜片轮廓，这对于均质化的质量是必不可少的。在光学显微镜中，使用新一代微透镜阵列技术来实现均匀照明。通过将两个微透镜阵列放置在显微镜的照明路径中，可以实现1％和2％之间的照明均匀性的变化系数。
成像均化器中的光束传播基于科勒照明系统，该系统在显微镜下是众所周知的。 在蝇眼聚光器中，透镜阵列并排形成许多平行的科勒照明系统。

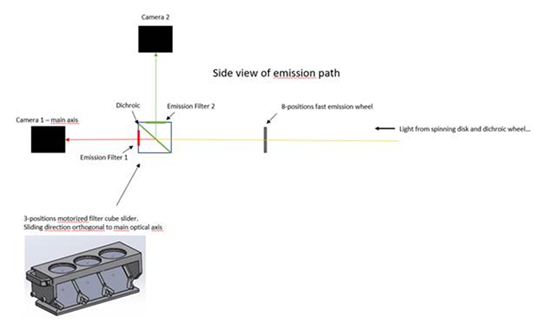

独家支持双光路4通道25mm超大视野：标配双光路成像，支持2、4通道信号同时采集。
配合相机分光器，可实现2、4通道信号同时采集。
硬件上支持图像采集同步，避免多通道采集时，各通道之间的相互干扰。
标配超高分辨率成像：利用显微镜自带的2倍变倍镜，配合特殊设计的10mm双层微透镜阵列，最后加以反卷积处理，即可在高速共聚焦成像基础上实现2倍分辨率的提升： XY：120纳米，Z：300纳米。

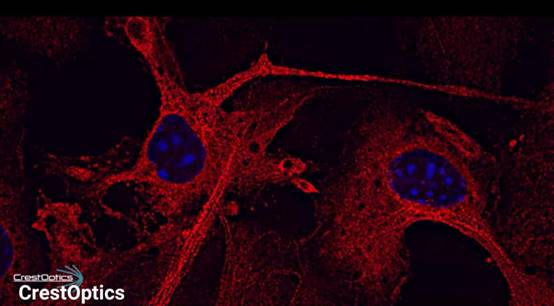

小鼠小胶质原细胞-细胞骨架微管和DNA(由Silvia Di Angelantonio和Maria Rosito提供，意大利理工学院，罗马)
果蝇胚胎中心体中心孔150nm大小：18mm微透镜拍摄上图像，10mm微透镜拍摄下图像，2倍放大倍率变换器，反卷积（均为100x/1.40油物镜）

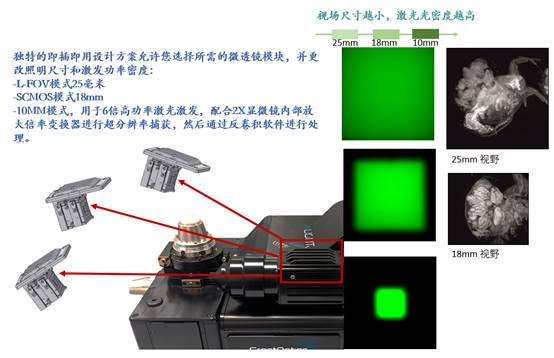

全光路光阑可调：25mm，18mm，10mm双层微透镜阵列可选，全光路支持电动光阑可调，极大地避免了非采集区域的光漂白。

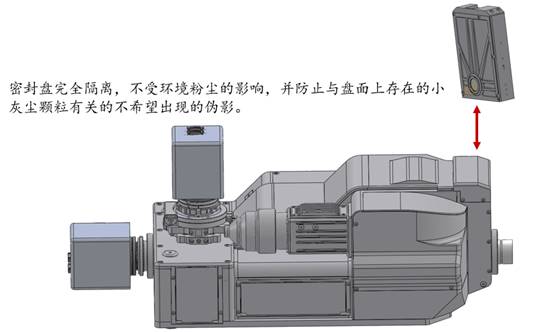

全密封转盘盒，双密度针孔转盘可选：50μm，25μm针孔大小可选，支持用户定制针孔大小，并配合阿基米德螺旋排列针孔，可配备更高速度的最大密度针孔，或者针对更厚样品观察的最大间距针孔。
支持各大品牌正置、倒置显微镜升级。
